ULTRAFLEX 系列(GX 系列)

GX系列产品应用范围广，尤其适用于冷侧两侧流量不均衡且允许压降范围相当小的工况。

GX系列产品板片间的接触点多，具有更强的承压能力、更好的抗热冲击能力、更强的热交变载荷和抗交变温度频繁编号的能力。此外，角孔周围的垫片为双道密封设计，保证两种介质不会出现互混的情况。即使有泄露情况，也会从双道密封中间位置的信号泄露孔迅速流出并预警。

ULTRAFLEX 系列(GX 系列)

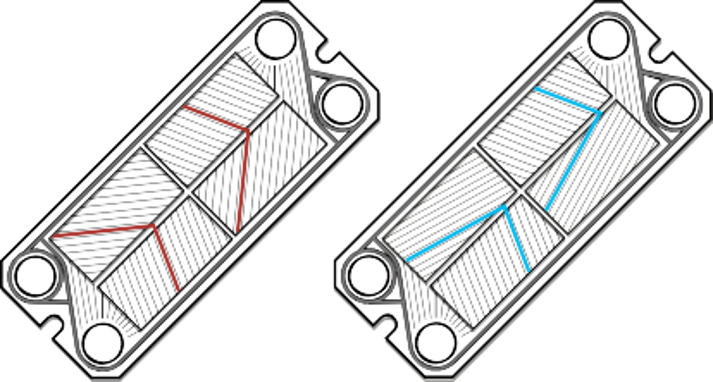

传特独有的Ultraflex板片的一大亮点是在每一张板片上有两种不同的波纹角度，根据板片上的波纹角度，板片分为H板片（钝角/高θ板片）和L板片（锐角/ 低θ 板片）。

* 左图为高θ板片，右图为低θ板片。

ULTRAFLEX 系列(GX 系列)

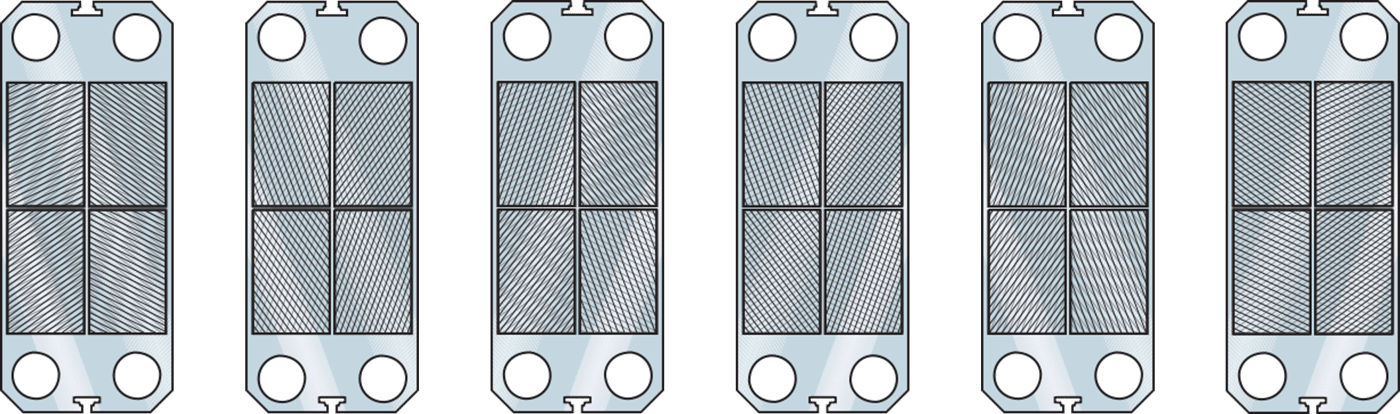

两种波纹板片利用Ultraflex板型独特的中性面密封槽设计，使得GX板片共可实现6种流道组合方式，满足不同工艺的需求。尤其针对冷侧两侧流量不均衡的工况，Ultraflex板片可以实现两侧非对称设计，最大限度地利用允许压降，以实现换热的高效性与经济性。

* 图示顺序自左至右：

HS = 高 θ 同向，HD = 高 θ 异向，MS = 中 θ 同向，MD = 中 θ 异向，LS = 低 θ 同向，LD = 低 θ 异向

ULTRAFLEX 系列(GX 系列)

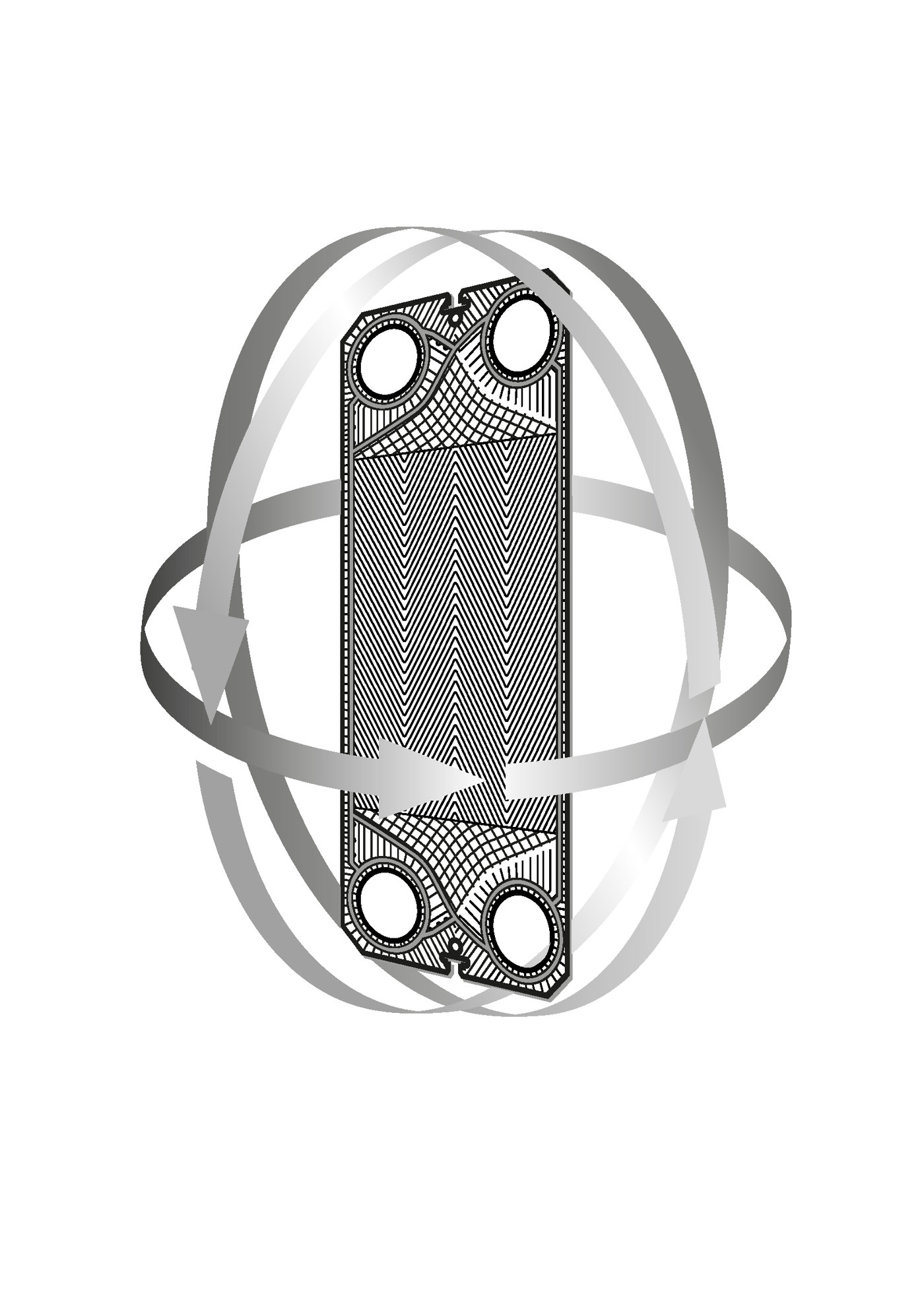

独特的板片设计允许板片翻转和旋转，从而实现六种不同的高θ和低θ板片组合，为您的需求提供最佳设计。

ULTRAFLEX 系列(GX 系列)

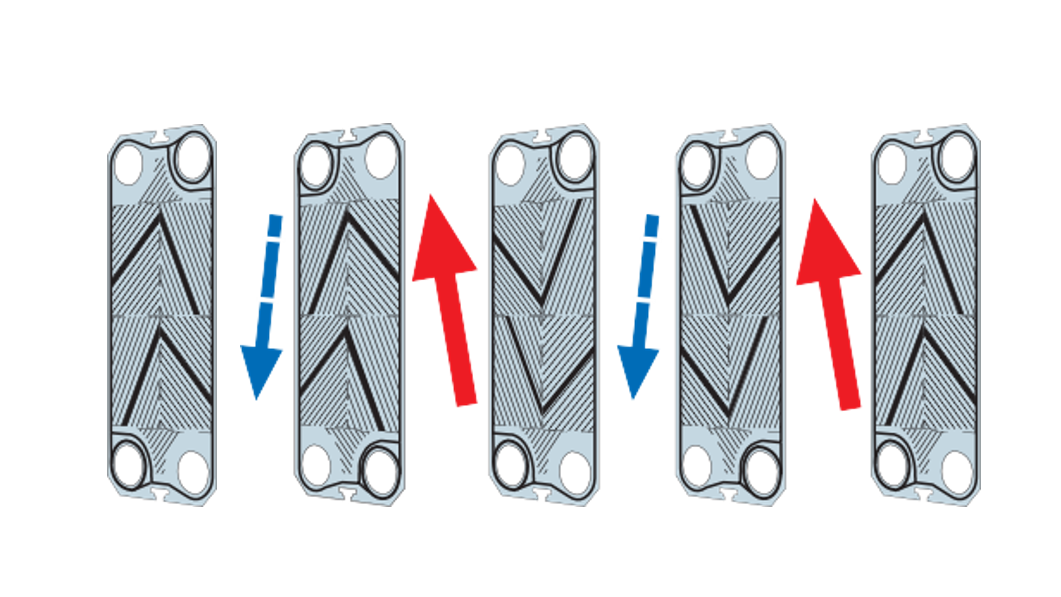

采用非对称设计，实现对每一侧介质进行最优化传热设计。
