更长使用寿命,更高能效的选择

全焊接板框式换热器

高效耐用型换热器,全面满足全球能源密集型市场的需求。

石油和天然气地球化学背景

Tranter全焊接板框式换热器

秉承传特先进的设计理念,实现换热器在相关工艺中换热性能与使用寿命的双飞跃。经过苛刻的压力与温度疲劳测试证明,我们的全焊接板框式换热器体积更小,结构更紧凑,应用范围更
广。专利设计所带来的独特功能即优势,为客户创造更多价值。可以实现整机拆卸,这一特点不仅便于机械清洗与外观检测,更是易结垢应用中客户首选的热交换解决方案。

Tranter全焊接板框式换热器

全系列秉承传特独创的优异设计

独特的板型设计在最大程度上减少入口处压力损失,同时增强板片间的焊接质量。高度创新的立柱衬里设计使衬里在高温下可自然移动,降低衬里处的应力集中,大大降低设备由于受热应力造成泄露的几率,导致不正常停机。

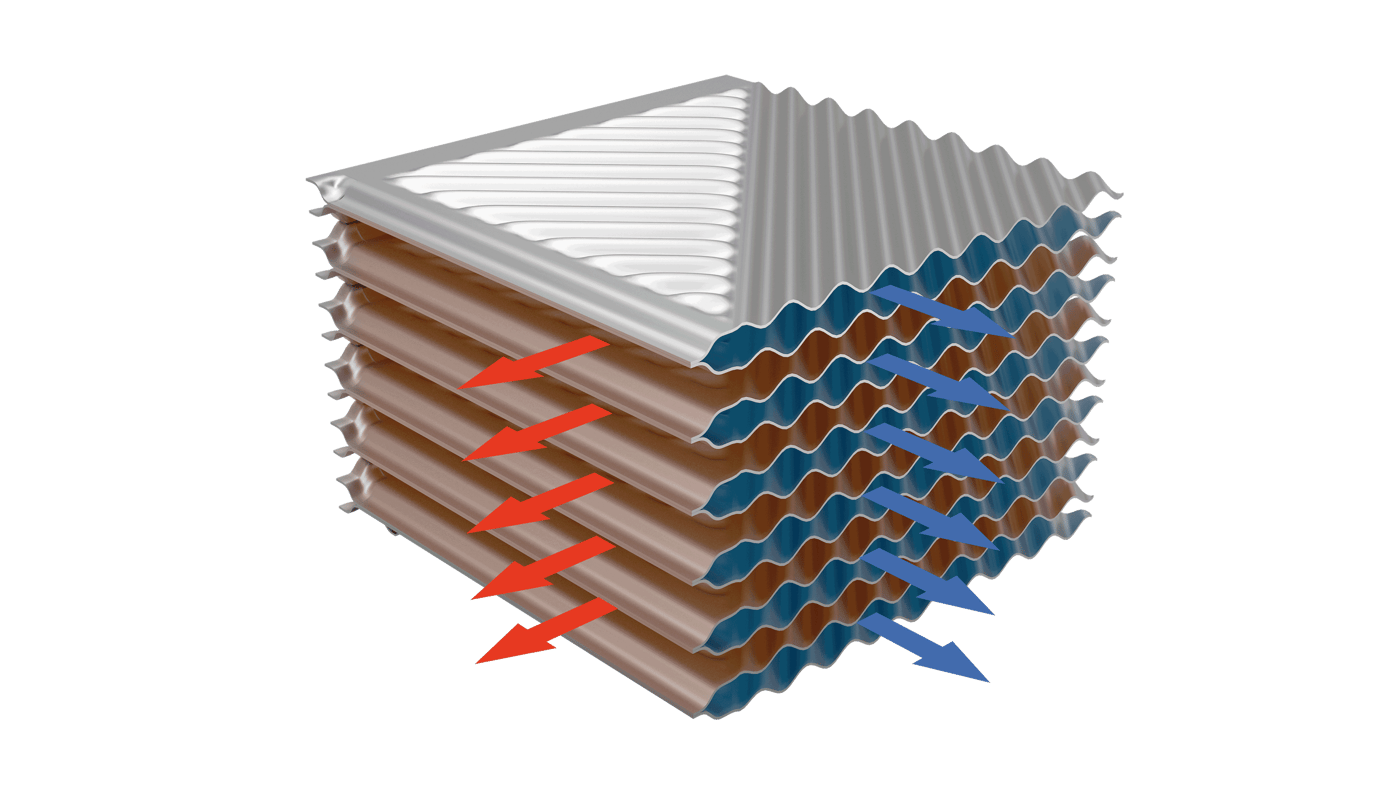

焊接块状热交换器板的横截面

复杂工况,表现卓越

适用于苛刻的设计工况

  • 两种介质在波纹板之间的交替焊接通道中流动
  • 介质在每个通道内以错流方式流动
  • 折返板引导流体在板束和平板之间流动
  • 多流程交叉流布置可以在单个设备中提供温度交叉

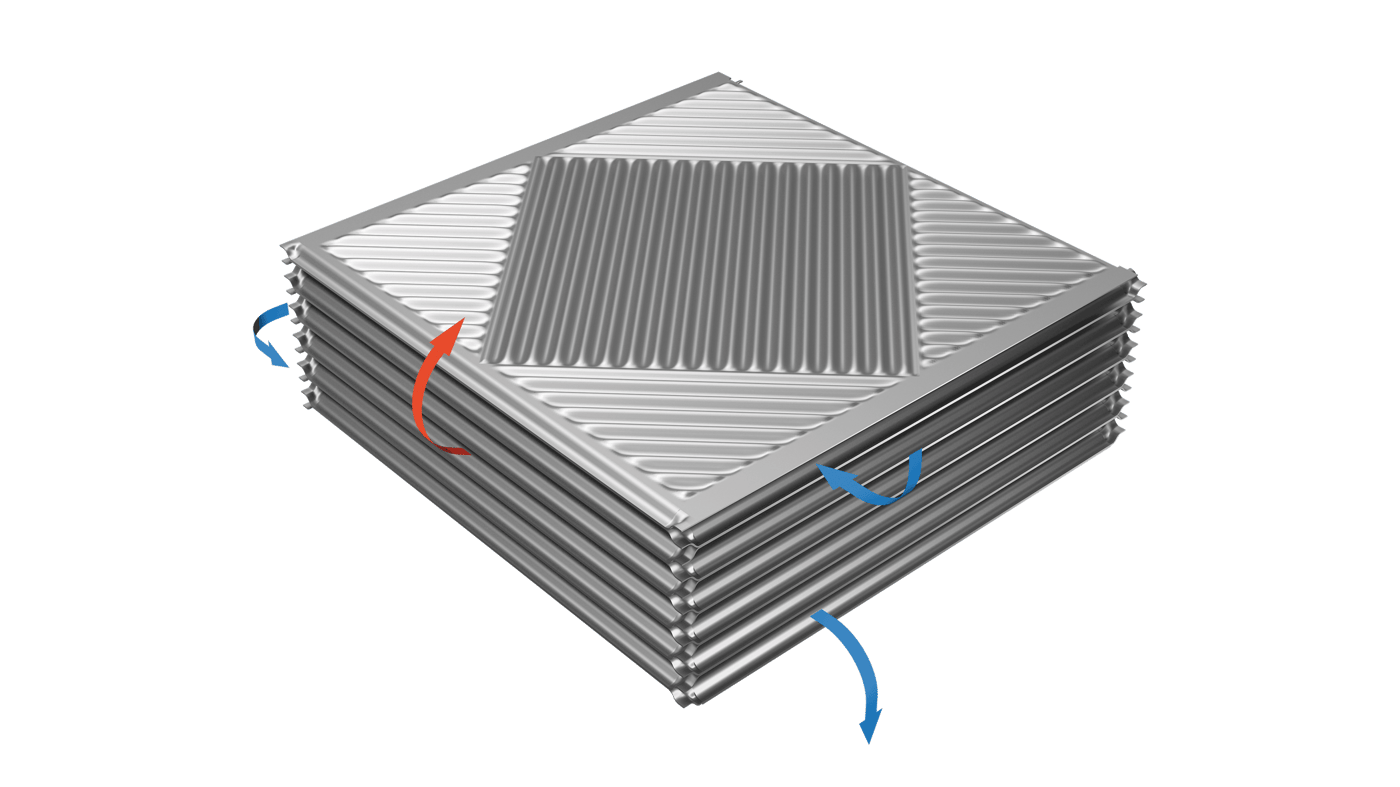

焊接块状热交换器切割

高效耐用型换热器

完全便于清洁

可以实现整机拆卸,这一特点不仅便于机械清洗与外观检测,更是易结垢应用中客户首选的热交换解决方案。

不同的型号,完美适配各种工况的需求,可以根据客户的各类工况传热需求进行选用和设计。

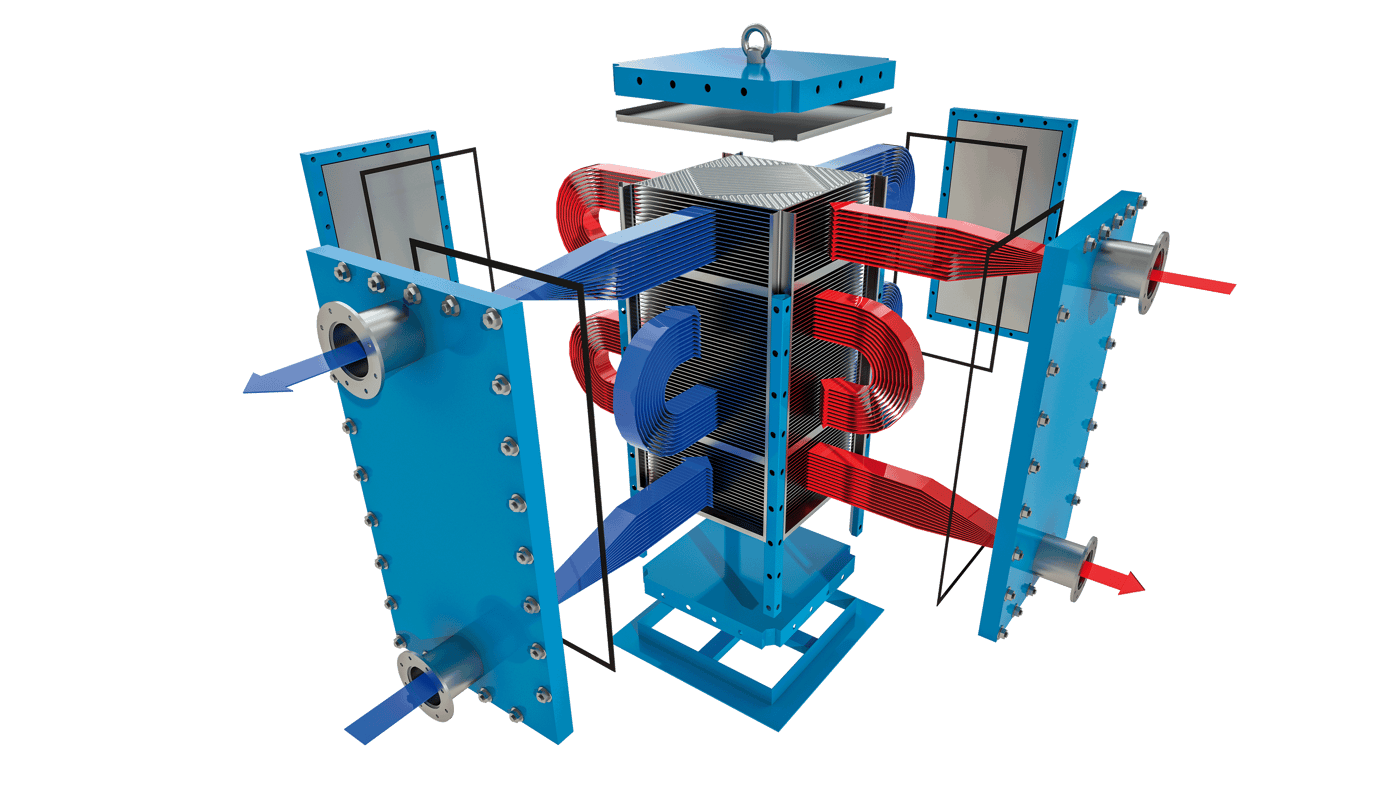

焊接块式换热器 Novusbloc 截面图

更长使用寿命,更高能效的选择

全面满足全球能源密集型市场的需求

Tranter全焊接板框式换热器完美适配各种工况需求

https

体积更小,结构更紧凑

经过苛刻的压力与温度疲劳测试证明,我们的全焊接板框式换热器体积更小,结构更紧凑,应
用范围更广。

https

可以实现整机拆卸

这一特点不仅便于机械清洗与外观检测,更是易结垢应用中客户首选的热交换解决方案。

https

适用于苛刻的设计工况

适用于苛刻的设计工况,多种材质的设备可供选择

Tranter全焊接板框式换热器

技术信息

序号 模型 最大连接尺寸 最大单位高度(毫米) 最大流量(立方米/小时)
01 TB030 DN 150 / ANSI 6" 1400 380
02 TB050 DN 300 / ANSI 12" 2150 1520
03 TB075 DN 500 / ANSI 20" 3475 4250
04 TB120 DN 1000 / ANSI 40" 3570 16980

Tranter全焊接板框式换热器

设计规格

序号 项目 最低 最大
01 HTA (平方米/套) HTA (平方米/套) 6,6 865
02 设计温度(°C) - 50 350
03 设计压力(巴) FV. 42
04 设计规范 ASME、EN、JIS
